Unidad documental simple BNF_182 - Plano que manifiesta la nueba vatería para los ejércitos prácticos. Se proyecta en el sitio de Catabois, con las demás obras que en el se demuestran.

Plano que manifiesta la nueba vatería para los ejércitos prácticos. Se proyecta en el sitio de Catabois, con las demás obras que en el se demuestran.

• No indicado (Acumulación)

application/pdf

• Plano

• Ferrol
• biblioteca naval ferrol

• siglo XVIII

La imagen digitalizada se encuentra en baja resolución y con marca de agua. Si se desea una copia digital en alta resolución en cualquiera de los formatos disponibles (PDF, JPG o TIFF), debe solicitarse formalmente por escrito a museonavalferrol@fn.mde.es

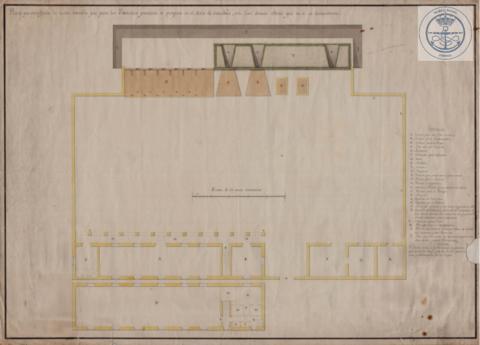

Plano que manifiesta la nueba vateria que para los Exercicios practicos, se proyecta en el sitio de Catabois, con las demás obras que en el se demuestran.
Escala de 25 varas castellanas
Explicación
A... Cuartel para 80, a 100 hombres
B... Cuarto para condestables
C... Cocina para la tropa
D... Piso alto del cuartel
E... Escalera
F... Vivienda para oficiales
G... Sala
H... Alcobas
Y... Cocina
J... Despensa
K... Cuarto que puede servir para comun
L... Puerta para el cuartel
M... Porticos, o soportales
N... Columnas o Pilares para sostener los arcos
O... Puerta para el Parque
P... Tinglado
Q... Depósito de Pertrechos
R... Deposito para Polbora
S... Cerca que por uno, y otro lado resguarda la vateria
T... Vateria de Cañones, y Morteros de Campaña, en que se deven colocar dos cañones de grueso calibre uno de vatallon, y dos Morteros
V... Troneras para idem
X... Plataformas, o explanadoras
Z... Porción de Costado para un Obus, 4 cañones de Marina, y dos Pedreros.
Y... Foso que circunda la vateria, cuya tierra deve serbir para el Trincheron.
Nota
El frente total es de 90 varas quedando […] que de 88 de longitud, yy de 40 de latitud para la […] ción, y eboluciones de la Tropa.
